Trasformatori Hi-Fi a Roma
per il settore audio
Nel settore dell'alta fedeltà, la qualità dei componenti elettronici influisce in modo determinante sulle prestazioni dell'intero impianto. Grazie a un'esperienza maturata in oltre quarant'anni di attività, F.I.A.T. realizza soluzioni dedicate al mondo dell'audio professionale e audiofilo, occupandosi della produzione di trasformatori Hi-Fi a Roma e di componenti elettromagnetici progettati per applicazioni ad alta fedeltà. L'azienda sviluppa trasformatori d'uscita, induttanze e altri componenti destinati alla costruzione, al ripristino e all'aggiornamento di apparecchiature audio, mettendo a disposizione competenze tecniche consolidate e una produzione orientata sia ai prodotti standard sia alle realizzazioni su specifica del cliente.
La conoscenza approfondita dei materiali magnetici, degli avvolgimenti e delle caratteristiche elettriche permette di realizzare componenti destinati a impianti dove precisione e affidabilità rappresentano requisiti fondamentali.
TRASFORMATORE DI USCITA 300BSE – 0,1
Tipologia : single ended
Nucleo ferromagnetico : Nucleo a “C” laminazione 0,1
Impedenza nominale primario: 2500 Ohm
Presa UL : no
Impedenza nominale secondario: 6 Ohm
Rapporto di trasformazione : 20 : 1
Rdc primario : 135 Ohm
Rdc secondario : 250 mOhm
Induttanza primario : 25 Henry
Induttanza secondario : 60 mHenry
Risposta in frequenza : 20-20KHz +/- 1 db
Potenza indicativa : 20 Watt
Calotte verniciate nere
Dimensioni e peso:
Altezza: 125 mm – Larghezza: 105 mm Profondità: 120 mm
Peso: 3,4 kg
TRASFORMATORE DI USCITA 3K5-SE-30W
Tipologia: single ended
Nucleo ferromagnetico: Nucleo a “C” in Nanocristallino
Impedenza nominale primario: 3500 Ohm
Impedenza nominale secondario: 5 Ohm
Rapporto di trasformazione: 25
Rdc primario: 76 Ohm
Rdc secondario: 170 mOhm
Induttanza primario: 40 Henry
Induttanza secondario: 60 mHenry
Corrrente di Bias massima: 150 mA
Risposta in frequenza: 10Hz/70KHz -0,8 db/-2 db
Dimensioni: H 120mm Base 120x120mm – Peso : 5 kg

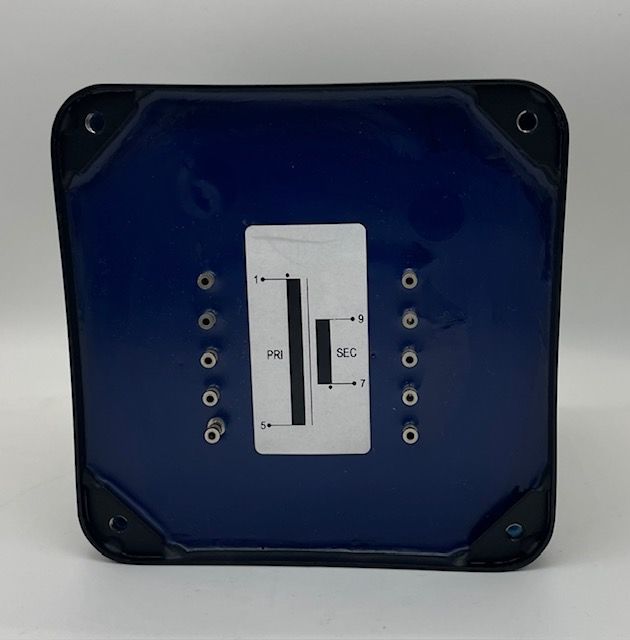

Schema Elettrico:
1-5: 3500 Ohm
7-9: 5 Ohm
TRASFORMATORE DI USCITA 4K-PP-80W
Tipologia: push pull
Nucleo ferromagnetico: Nucleo a C in Nanocristallino
Impedenza nominale primario: 4000 Ohm a-a
Impedenza nominale secondario: 5 Ohm
Rapporto di trasformazione: 28
Rdc primario: 60 Ohm
Rdc secondario: 100 mOhm
Induttanza primario: 140 Henry
Induttanza secondario: 180 mHenry
Risposta in frequenza: 10Hz/90KHz -0,2 db/-2 db
Dimensioni: H 120mm Base 120x120mm – Peso : 5 kg
Schema Elettrico:
1-3-5: 2K-0-2K
7-9: 0-5 Ohm
Step Up MC-3
L’idea di realizzare uno Step up con tre rapporti di trasformazione nasce dalla volontà di replicare il mitico Tango 999, un prodotto riconosciuto tra i migliori in assoluto sia come qualità sonora ma soprattutto per la sua versatilità dato che è possibile collegare qualunque tipo di testina MC aventi differenti impedenze tipiche e differenti valori di tensioni di uscita.
Lo Step up MC-3 ha tre rapporti di trasformazione: 1:10, 1:20, 1:40. Il nucleo magnetico è realizzato in Mumetal di generose dimensioni.
Nel corso del tempo alcuni prototipi sono stati realizzati per ottimizzare la risposta in frequenza e la conseguente risposta in fase.
Grazie al contributo di Walter Gentilucci che con le numerose misure ha consentito di focalizzare bene su come si doveva intervenire in termini di architettatura degli avvolgimenti con lo scopo di minimizzare le componenti parassite, capacitive ed induttive, che soprattutto ad alta frequenza possono inficiare la risposta in frequenza e di conseguenza l’impostazione sonora.
I problemi principali degli step up sono due, uno è relativo alla bassa induttanza primaria che determina un andamento decrescente alle basse frequenze e la conseguente sensazione di leggerezza.
In questo caso l’uso di nuclei di alta qualità in Mumetal di generose dimensioni consente di ottenere una risposta in frequenza piatta fino ai fatidici 20 Hz anche con rotazioni di fase contenuti.
Il secondo problema è legato, come accennato, alle componenti capacitive ed induttive che possono determinare un calo di risposta alle alte frequenze e, ancora più grave, un picco di risonanza in banda audio.
Con l’affinamento della tecnica di avvolgimento che è conseguente alle numerose prove e test di laboratorio si riesce ad ottimizzare i valori delle componenti parassite e quindi allontanare il rischio dei picchi di risonanza.
C’è da aggiungere poi che ottimizzare anche il contenitore dello step up contribuisce a che esso sia esente da interferenze elettromagnetiche esterne; per fare ciò è necessario usare un contenitore anche esso in Mumetal.
Anche il contenitore esterno è stato pensato con materiale acciaioso di ottimo spessore; le connessione dei pin jack prevedono tre ingressi per canale con ognuno indicato il rapporto di trasformazione.
Si è volutamente evitato di usare commutazioni meccaniche proprio per non correre il rischio di interferire, con contatti mobili, il piccolo segnale proveniente dalla testina.
I pin jack in uscita sono due per canale; il primo è per collegare lo stadio fono, il secondo serve per poter inserire un pin jack maschio dove si può saldare una resistenza di un determinato valore per ottimizzare il carico al primario visto dalla testina.
A disposizione su richiesta si può avere una tabella con le differenti configurazioni che si possono impiegare per arrivare al valore teorico ottimale.
Caratteristiche elettriche e dimensioni
Primario:
Rapporto 1: 40 Rdc= 1,2 ohm / induttanza = 220mH
Rapporto 1:20 Rdc = 2,3 ohm / induttanza = 850mH
Rapporto 1:10 Rdc = 4,7 ohm / induttanza = 3,5H
Secondario:
Nominale 47k Rdc = 400 ohm / induttanza 300H
Nucleo ferromagnetico in Mumetal
Lamierino EI 40 mm x 34 mm x 13 mm
Sezione nucleo 160 mm2
VENDITA ESCLUSIVA PRESSO NOSTRA SEDE
Preamplificatore phono a valvole realizzato su progetto di Walter Gentilucci con telaio e assemblaggio di nostra produzione
link per info e grafici
Produzione di trasformatori d'uscita per amplificatori Hi-Fi
I trasformatori d'uscita rappresentano uno dei componenti più importanti negli amplificatori valvolari, contribuendo al corretto trasferimento del segnale audio tra lo stadio finale e i diffusori.
F.I.A.T. realizza trasformatori d'uscita progettati con particolare attenzione alle caratteristiche elettriche richieste dal progetto, sviluppando componenti destinati sia alla costruzione di nuovi apparecchi sia alla sostituzione di trasformatori esistenti.
Ogni realizzazione viene studiata considerando parametri quali impedenza, potenza, frequenza di lavoro e configurazione degli avvolgimenti, così da ottenere un componente coerente con le esigenze dell'applicazione.
L'attività produttiva comprende sia modelli standard sia trasformatori personalizzati per progetti specifici.
Induttanze e componenti elettromagnetici per il settore audio
Accanto ai trasformatori d'uscita, l'azienda produce induttanze e altri componenti elettromagnetici destinati al settore Hi-Fi.
Questi elementi vengono impiegati nella realizzazione di amplificatori, alimentatori audio e apparecchiature dedicate all'alta fedeltà, contribuendo al corretto funzionamento dei circuiti elettronici.
La progettazione tiene conto delle caratteristiche richieste dal dispositivo finale, valutando attentamente materiali magnetici, tipologia degli avvolgimenti e prestazioni elettriche.
La produzione interna consente inoltre di sviluppare soluzioni personalizzate in funzione delle specifiche tecniche fornite dal cliente.
Componenti su misura per progettisti e appassionati
Non tutti gli impianti audio richiedono componenti standardizzati. In molti casi è necessario realizzare trasformatori e induttanze con caratteristiche dedicate.
Per questo motivo F.I.A.T. sviluppa componenti su misura destinati a:
- amplificatori valvolari;
- apparecchiature Hi-Fi;
- sistemi audio professionali;
- restauri di apparecchi storici;
- progetti elettronici personalizzati.
Ogni componente viene progettato considerando tensioni, impedenze, potenze, rapporto di trasformazione e configurazione degli avvolgimenti, così da garantire la massima compatibilità con l'applicazione prevista.
Esperienza nella produzione di componenti
L'attività nel settore Hi-Fi nasce dall'esperienza acquisita nella progettazione e produzione di trasformatori e componenti elettromagnetici.
La conoscenza delle tecnologie costruttive e dei processi di avvolgimento permette di realizzare prodotti destinati a un settore particolarmente esigente, dove ogni componente deve rispondere a precise caratteristiche elettriche.
L'azienda segue internamente le principali fasi produttive, assicurando un controllo costante delle lavorazioni e la possibilità di adattare ogni progetto alle specifiche esigenze del cliente.
La possibilità di realizzare o sostituire componenti elettromagnetici rappresenta un importante supporto durante gli interventi su amplificatori, alimentatori e dispositivi audio che necessitano del ripristino delle caratteristiche originali.
Quali componenti Hi-Fi produce F.I.A.T.?
L'azienda realizza trasformatori d'uscita, induttanze e componenti elettromagnetici destinati ad amplificatori e apparecchiature audio ad alta fedeltà.
È possibile richiedere trasformatori Hi-Fi personalizzati?
Sì. F.I.A.T. sviluppa trasformatori su specifica del cliente, definendo caratteristiche elettriche e costruttive in base al progetto.
I trasformatori sono adatti anche per amplificatori valvolari?
Sì. La produzione comprende trasformatori d'uscita destinati anche ad amplificatori valvolari e applicazioni audio specialistiche.
